停止のしかた

  1. 電気機器の電源をOFF にして、コントロールパネルカバーを開けてコンセントプラグを取り外し、コントロールパネルカバーを閉じる。

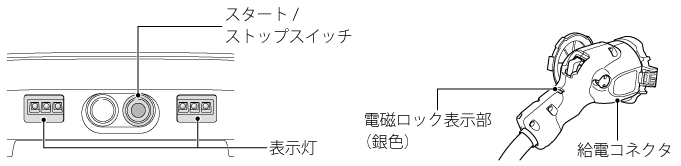

  2. スタート/ストップスイッチを押す。
    • 約4秒後に給電コネクタの電磁ロック表示部が銀色になり本機の表示灯がすべて消灯します。

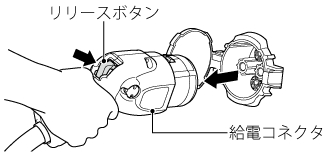

  1. リリースボタンを押しながら、給電コネクタを車両の給電口から外す。

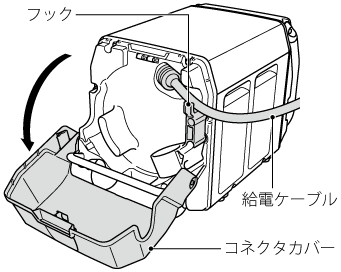

  1. コネクタカバーを開ける。
  2. 給電ケーブルをフックから外す。

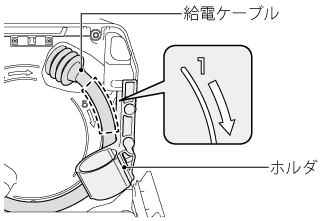

  1. 給電ケーブルを矢印1の上に沿わせて、ホルダの裏に押し込む。

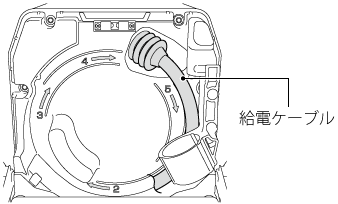

  1. 給電ケーブルを矢印2~5の順に沿わせて巻きつける。

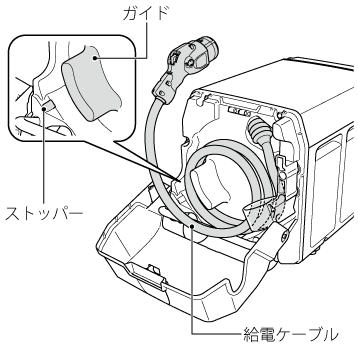

  1. ガイドと白いストッパーの間に給電ケーブルを重ねて徐々に小さく3周巻きつける。

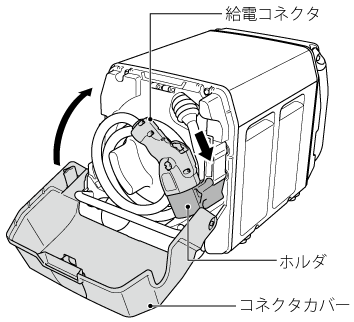

  1. 給電コネクタをホルダの溝に合わせて確実に挿し込む。


NOTICE

給電コネクタをホルダに差し込む際は、給電コネクタの電磁ロック表示部が銀色になっていることを確認してください。
給電コネクタは落下等の衝撃によりコネクタロック機能が作動し、電磁ロック表示部が青色になることがあります。
ロック表示部が青色の場合はホルダに差し込む前に、本機の給電と停止の一連の操作を行い、ロック機能を解除してください。
外部給電のしかた

ロック機能を解除せずに給電コネクタをホルダに収納すると、ホルダから給電コネクタが外れなくなります。
ホルダからの給電コネクタ離脱とロック解除方法

  1. コネクタカバーを閉じる。
  2. 車両の電源をOFF にする。
    • 車両の取扱説明書をご確認ください。
